DMX512控制器廠家告訴你，DMX512協議開始是由USITT(美國劇院技術協會)發展成為從控制臺用標準數字接口控制調光器的方式。DMX512勝過了模擬系統，但不能完全代替模擬系統。DMX512的簡單性、可靠性以及靈活性使其迅速成為資金允許情況下選擇的協議，除了調光器外，一系列不斷增長的控制設備就是證據。DMX512仍然是科學上的一個新領域，具有在規則基礎上產生的各種奇妙技術。

一、 光控制卡

CREATOR快捷CR-DMX512擴展卡，是根據用戶實際需要而自行選配的，主要是用來增加中控主機對DMX512控制協議的支持。用來控制支持DMX512協議的系列燈具，如電腦搖頭燈、LED跑馬燈、LED旋轉燈泡、DMX水晶魔球燈、家用舞臺燈具等。

主要特點：

采用國際通行的DMX512 傳輸協議;

單卡可達512 個通道輸出，單臺中控可支持4張DMX512控制卡;

256 級調光灰度;

標準的EIA485 接口;

采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好;

DMX512卡可以把舞臺燈光的控制移植到觸模屏或則平板電腦上來，可以做場景預設，簡化操作等;

可直接控制采用相同協議的任何調光器，組成數碼調光控制系統;

可控制各類DMX512協議的調光器、硅箱、DMX512控制器，甚至冷焰機、煙幕機、電腦燈等效果設備;

可儲存燈光場景，可編輯走燈程序，同時支持調光臺運行手動調光場景，集控場景，走燈程序。

二、 設計標準

DMX512是圍繞工業標準EIA-485接口設計的。EIA-485屬于接口、電壓、電流等的“電”端。

系統是基于沿著屏蔽導體雙絞線的向下對稱發送而建立的。這種纏繞結構確保所產生的干擾會同樣地作用于兩個信號，因此保證了一致的數字定相。所用的導線應該是由一條或兩條雙絞線、箔片和編織篩所構成的合適的數據導線。對稱音頻導線則不能完成這個工作。

通常地，就如任何網段一樣，導線兩頭應該有兩個終端。燈光控制臺通常在一頭作為終端，而另一頭應該只有一個120Ω的電阻。EIA485規范只支持“雛菊鏈”或每段上以32個“單元負載”所構成的串行網絡。制造商聲稱每段可以長達1000m。但是，要特別指出的是，中繼器的作用應該考慮到700m或800m左右，這樣可以防止環境的異常。

三、 針口分配

XLR連接器的針口分配如下：

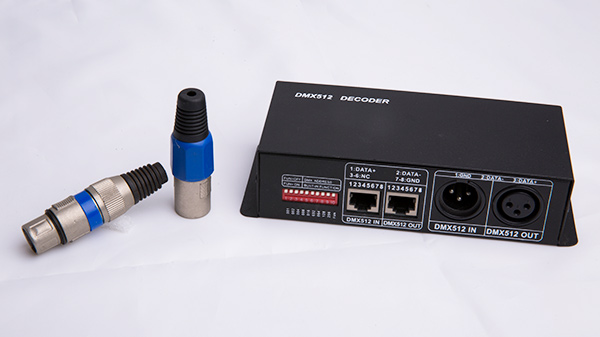

DMX512控制線采用5針XLR(有時候是3針)連接設備(如表1);母接口適用于發送器，而公接口適用于接收器

規范中建議用一條兩對導線(4個連接口)來實現屏蔽，雖然只是需要其中一對。二對導線用于未指定的可選場合中。要注意的是一些調光器使用這些線來指示故障和狀態信息。如果調光器用二個信道，則需要專門配置的分路器和中繼器。

把線連接到邏輯電平安全的方法是使用一個“標準”接口IC—TexasInstruments的SN75176B，如果要實現連接以及隔離，Burr-Brown的ISO485P是好的選擇。使用這些接口方法為每個設備提供一個額定的單元負載，這些設備都允許在段上安裝32個接收器。不推薦通過直接橫跨線路來連接高靈敏度光隔離器的直接聯機接口方式，它所提供的負載會比正常接收器的負載大5倍左右，從而減少了在段上可安裝的接收器數目。另外還會引起失真，增大出錯率并導致符合EIA485的接收器出現故障。

四、 DMX512

DMX512包是這個標準的核心，它由一個包含深層同步信息的幀集合構成，其中的深層信息也就是一個“Break”和一個“Mark-after-break”。就是這個信息使接收器能夠檢測到一個幀的開始，因此能夠處理接收到的資料。幀定時檢驗顯示了線路處于低電平的長時間是4祍(開始位)+8×4祍(資料位)=36祍，但是一個“Break”包含至少88祍的“低電平”，這兩者的不同很容易被檢測到，可用于調光器的同步。"Mark-after-break”在線路上是“高”狀態，至少8祍時間的寬度，“Mark-after-break”是必需的，因為這樣才能檢測到“Break”，否則幀的開始位會緊隨“Break”，使線路一直陷入低電平狀態。此時將會非?；靵y!一個描述“包”的圖2有助于說明以上問題。

“0”數值表示后面的幀包含調光器級別的信息。另外的255個代碼在規范中沒有定義，但是一些制造商卻使用了其它代碼來發送產品的特殊信息。一個接收了非零開始碼的調光器“將會”忽略包余下的部分，不過要小心，它不會總被檢驗到!
