24鍵紅外WiFiLED控制器，用于控制各種以led為光源的燈具，例如：LED光條，LED模組，LED燈箱，發光字等;具有價格低廉，接線方便，使用簡單等優點;帶有記憶存儲功能，可通過手機或者紅外遙控器進行靜態亮度調節，靜態顏色選擇，動態速度調節等燈光變化效果。為用戶提供更加便捷和高性價比的智能家居體驗。

二.技術參數：

工作溫度：-20-60℃

輸入電壓：DC5-24V

輸出回路：3回路

輸出電流：≦6A

輸出功率：72w

連接方式：共陽

產品尺寸：L58xW24xH10mm

遙控尺寸：L51.5xW84.5xH7mm

APP名稱：科技生活

恢復出廠設置：斷電上電6次 燈帶顏色跳變

三.外型尺寸圖：

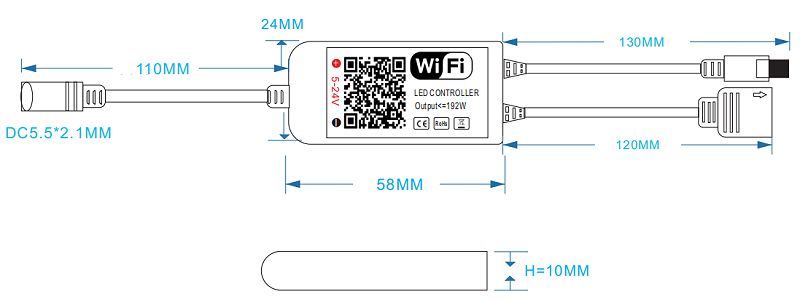

3.1控制器

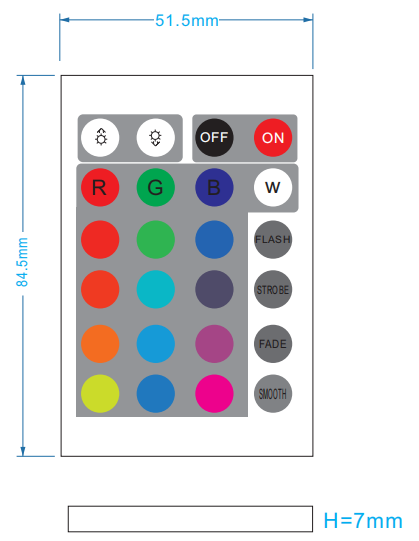

3.2遙控器

四. 使用說明：

1、 下載APP

使用你的手機掃描以下二維碼(圖0)安裝APP，或者在手機各大應用市場搜索下載APP

2、 注冊/登錄/找回密碼

注冊：如果您還沒有APP的賬號，可以選擇注冊登錄。本次介紹注冊的流程。

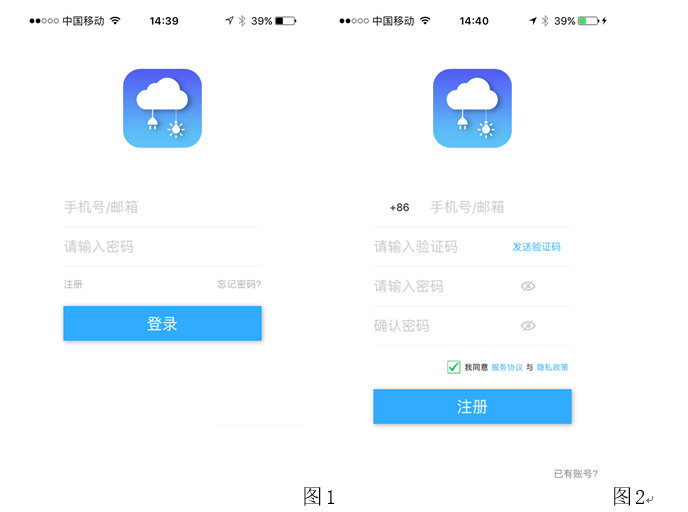

A.打開APP，從圖1的“注冊”進入注冊界面

B.填寫手機號或者郵箱，在圖2所示的頁面填寫手機或者郵箱收到的驗證碼，并輸入密碼，點擊“注冊”即可注冊成功

登錄：賬號+密碼登錄

注冊好賬號之后，回到圖1，輸入您注冊的手機號或者郵箱，輸入密碼，點擊“登錄”即可登錄系統

找回密碼：如果您忘記了APP的賬號登錄密碼，可以通過找回密碼的流程重置賬號密碼。

A.從圖1，點擊“忘記密碼”

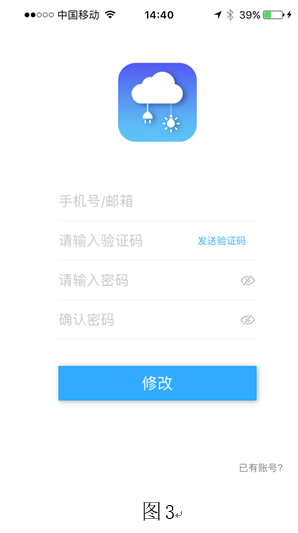

B.在圖3所示的頁面填寫手機號或者郵箱收到的驗證碼，并輸入新密碼，點擊“修改”即可

3、 添加-通過Wi-Fi連接-網絡配置(快捷模式)

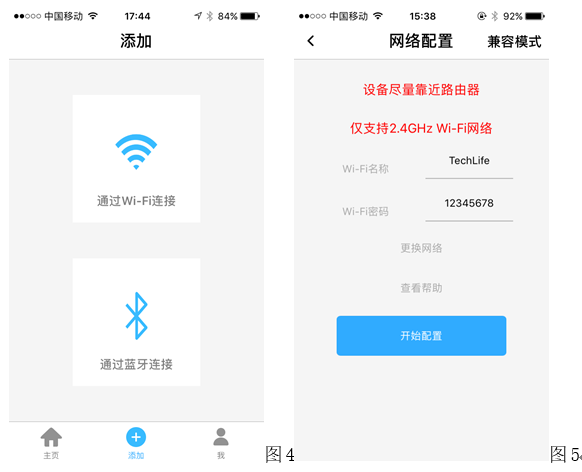

A.選擇“添加”欄目，點擊“通過Wi-Fi連接”，如圖4所示;

B.輸入“Wi-Fi名稱”并輸入“Wi-Fi密碼”， 點擊“開始配置”，如圖5所示;

注意：僅支持2.4GHz Wi-Fi網絡。

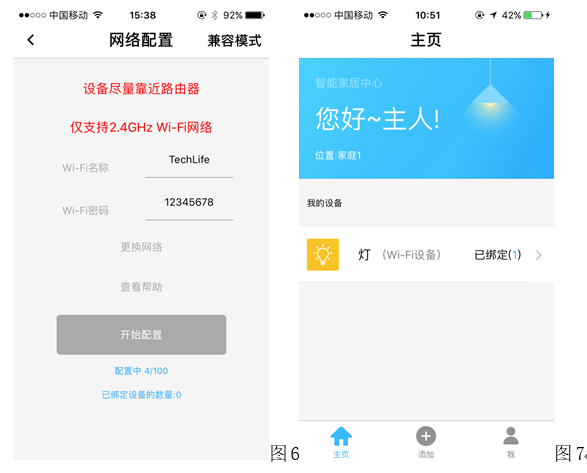

C. 配網過程APP將經歷如 圖6 所示的過程，配網成功顯示“發現設備”;

D. 若配網失敗，APP將顯示“沒有發現設備”，可選擇重新進行配網;

E. 設備配置成功后，主頁頁面中將出現智能設備類型，點擊即可進入智能設備的控制面板，如圖7和圖8所示。

4、 添加-通過Wi-Fi連接-網絡配置(兼容模式)

A.選擇“添加”欄目，點擊“通過Wi-Fi連接”，如圖4所示;

B.點擊右上角的“兼容模式”，如圖5所示;

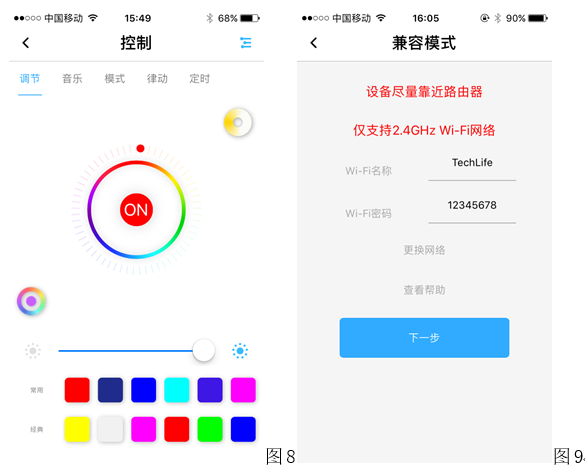

C. 輸入“Wi-Fi名稱”并輸入“Wi-Fi密碼”， 點擊“下一步”，如圖9所示;

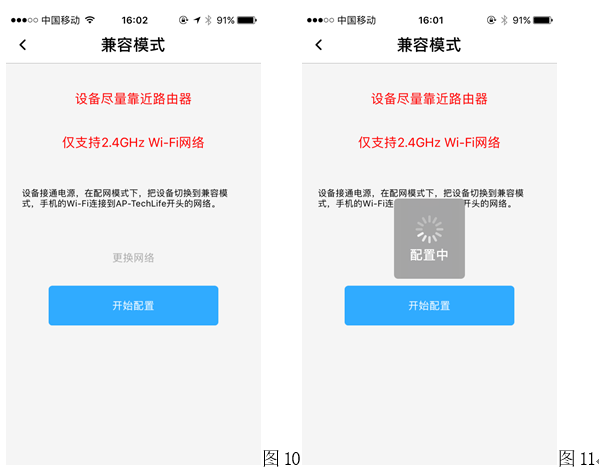

D.進入手機的“設置”-“Wi-Fi”，選擇“AP-TechLife”開頭的Wi-Fi網絡，連接后，回到APP，點擊“開始配置”，如圖10和圖11所示。

注意：僅支持2.4GHz Wi-Fi網絡。

E. 配網成功，APP將提示 “配置成功” ;

F. 若配網失敗，請重新進行配網;

G. 設備配置成功后，主頁頁面中將出現智能設備類型，點擊即可進入智能設備的控制面板，如圖7和圖8所示。

5、 主頁

對應燈控設備，類型分為：1路、2路、3路、4路和5路。

設備根據不同的類型，進行自動識別。

功能有：調節、音樂、模式、律動和定時

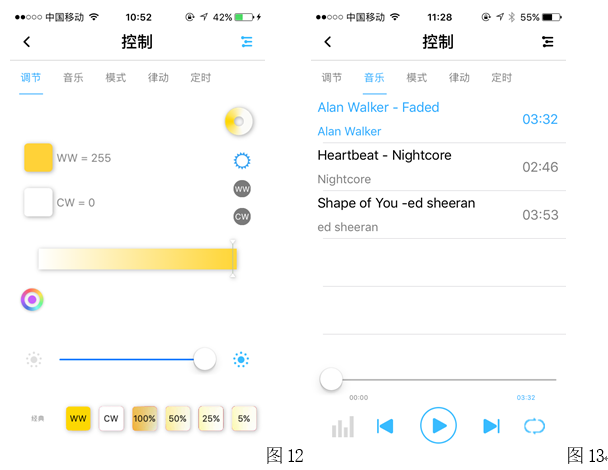

A.這里以5路燈控(支持色彩RGB和色溫CCT調節)為例，進入后，如圖8的“調節”功能，可以調節RGB的顏色值;如圖12的“調節”功能，可以調節CCT;

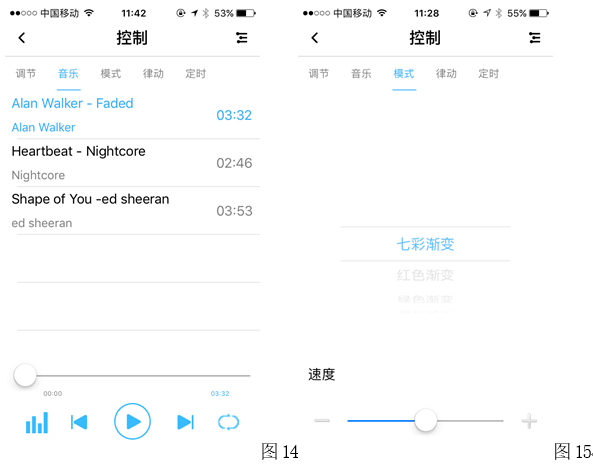

B.圖13和圖14所示的“音樂”功能，通過進入這個頁面，播放音樂并打開跳動開關- ，燈控即可隨著音樂的頻率而變化，調節氣氛;

C.通過圖15的“模式”功能，有數十種可供選擇，燈控根據用戶所選，運行指定的模式;

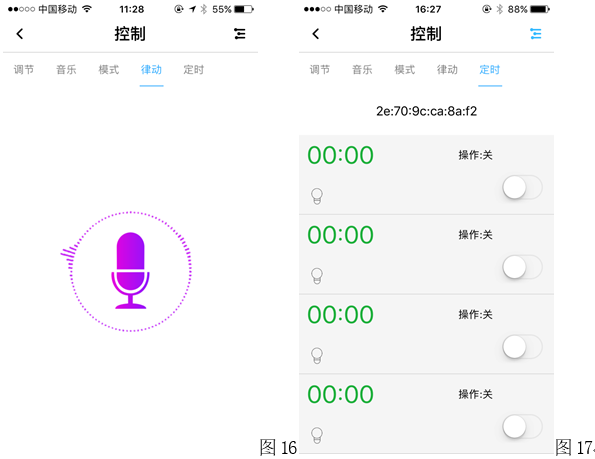

D.通過圖16的“律動”功能，燈控可以根據手機的麥克風頻率進行顏色變化;

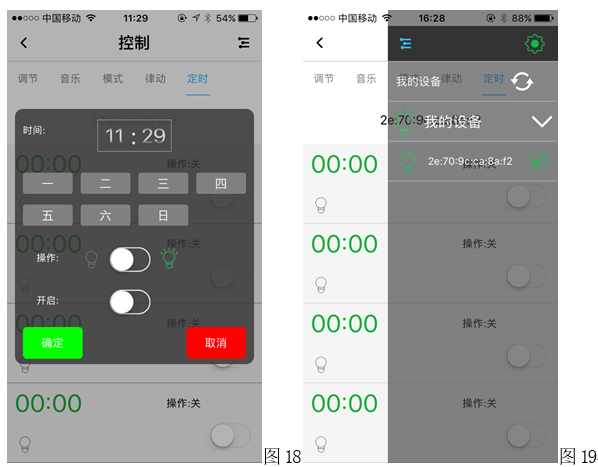

E.通過圖17和圖18的“定時”功能，可以設置不同時間段的燈的開關，豐富智能化控制;

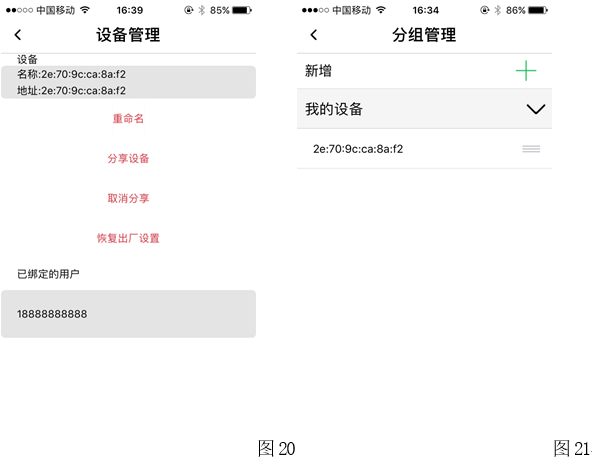

F.通過圖19的側滑欄，點擊當前設備的物理地址，可以進行“設備管理”，重命名、分享設備、取消分享和恢復出廠設置等操作，如圖20所示;

備注：分享設備指將已經綁定好的設備分享給其他賬號;

恢復出廠設置指將當前的設備，恢復成出廠的等待配網狀態，同時當前設備的云端的數據也會被清空。

G. 通過圖19的側滑欄，點擊右上角的- ,進入“分組管理”功能，可以對設備進行分組，方便控制, 如圖21。

6、 我

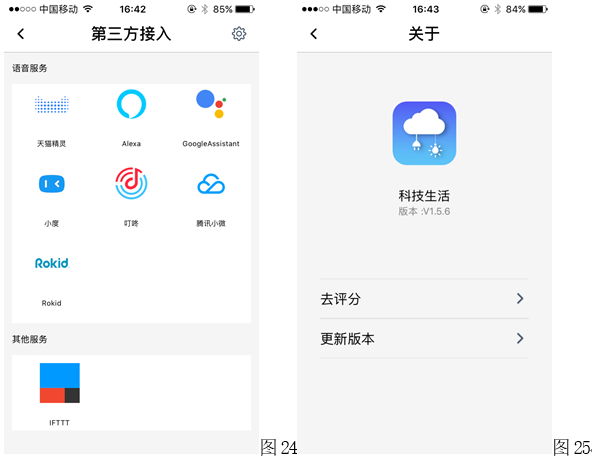

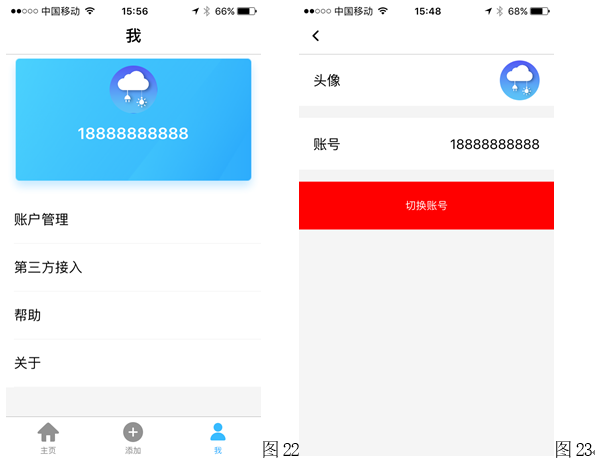

我頁面用于顯示個人賬號信息，如圖22，您可以在這里完成賬戶管理(如圖23)、第三方接入(如圖24)、幫助和關于(如圖25)等操作

7、申明：A. 本文配圖均為iOS版應用界面，Android版與此會有細微差異

B.產品及軟件在不斷升級中，文本列出的數據及軟件界面僅于說明，如有變化恕不另行通知
