24鍵RGB紅外LED控制器采用微控制單元，用于控制各種以led為光源的燈具，例如：LED光條，LED模組，LED燈箱，發光字等;具有價格低廉，接線方便，使用簡單等優點;帶有記憶存儲功能，可通過紅外遙控器進行靜態亮度調節，靜態顏色選擇，動態速度調節等燈光變化效果。

2.技術參數：

工作溫度：-20-60℃

輸入電壓：DC12V

輸出回路：3回路

輸出電流：≦6A

輸出功率：72w

連接方式：共陽

產品尺寸：L50xW35xH22mm

遙控尺寸：L51.5xW84.5xH7mm

3.外型尺寸圖：

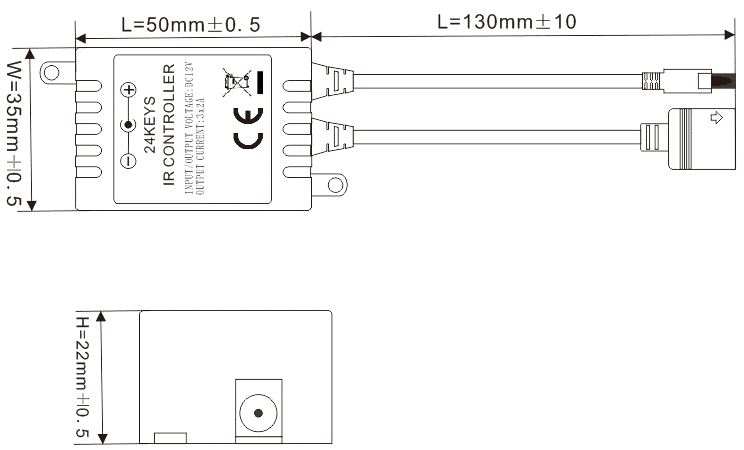

3.1控制器

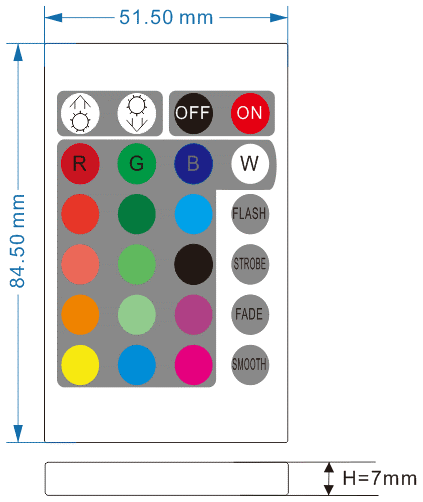

3.2遙控器

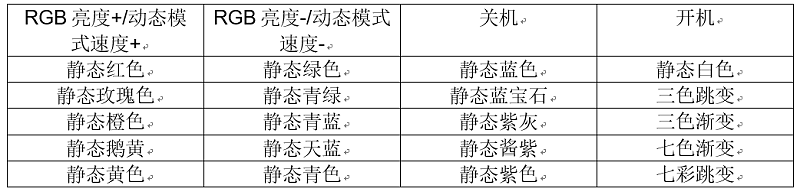

按鍵功能如下：

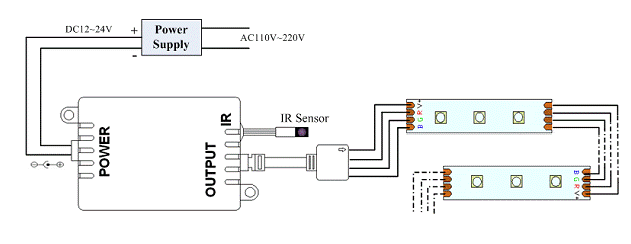

4.應用連接圖示：

注意：先連接負載線，再接電源線;上電前確保連接線之間無短路現象。

5.注意事項：

1、本產品供電電壓為DC12V，不得接到其他電壓上;

2、引出線應按照接線圖提供的顏色和標號，正確接線;

3、本產品不可超負荷使用。
